A partir da versão 2.50, o Blender passou a suportar simulação de fumaça, que pode ser usada para criar modelos volumétricos como névoas, nuvens, fogo, além de fumaça e tudo mais que a imaginação permitir, com um alto grau de realismo. Aprenda neste tutorial como simular fumaça e usar os controles do sistema Smoke do Blender.
Para começar, crie um cubo e o amplie um pouco. Depois, com o cubo selecionado, vá para a área Physics e clique no botão “Add” do Smoke. Dos botões que apareceram, selecione “Domain” (domínio).
Agora, vá para a área “Material”, crie um material e escolha renderizar o objeto como um volume, selecionando o botão “Volume”, e diminua o valor de Density para zero.

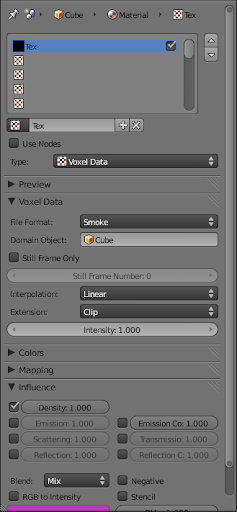

Em seguida, vá para a área “Texture” e adicione uma textura e a configure como sendo do tipo “Voxel Data”. Mais abaixo, em Domain Object, coloque o nome do objeto usado como domínio, que no caso e ele mesmo. Mais abaixo, na região “Influence”, selecione Density. Isso fará com que a densidade da fumaça seja definida pela textura.
Agora, crie um objeto qualquer (certifique-se que ele está dentro do cubo usado como domínio), e nele adicione um sistema de partículas. A fumaça é gerada de cada partícula. Em suas configurações de renderização, selecione “None” e opcionalmente “Emitter”. Isso fará com que apenas a fumaça gerada seja renderizada, mas se quiser, pode escolher renderizar um objeto como partícula. Isso combinado com o modificador “Explode”, pode criar um efeito legal de explosão.
Depois, com o objeto selecionado, vá para a área Physics e clique no botão “Add” do Smoke. Dos botões que apareceram, selecione “Flow” (fluxo). Em “Particle System”, selecione o sistema de partícula criado anteriormente.

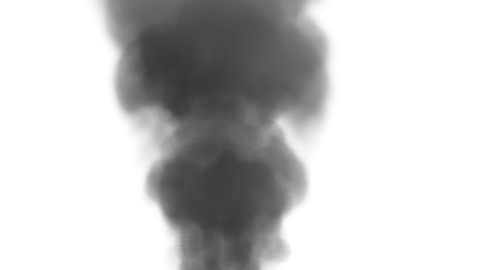

Na área “Smoke Cache”, clique no botão Bake, e espere o Blender fazer os cálculos para cada frame, assim como seria feito em uma simulação de fluidos. Após isso, escolha um formato e renderize!
Referência dos controles do sistema Smoke
Physics
Smoke
Domain
O objeto é um domínio.
- Resolution:
- Divisions (min.: 24; máx.: 512): Resolução máxima usada no domínio.
- Behavior:
- Gravity (min.: -5,0000; máx.: 5,0000): Gravidade da fumaça.
- Heat (min.: -5,0000; máx.: 5,0000): Calor da fumaça; altos valores resultam em fumaça que sobe rapidamente.
- Dissolve: Permite a fumaça desaparecer, depois do tempo estipulado.
- Time (min.: 1; máx.: 100): Tempo de vida da fumaça, contado a partir da emissão da fumaça.
- Slow: Tempo de vida é igual a 1/Time.
Flow
O objeto insere / remove fumaça.
- Outflow: Remove a fumaça que colidir com o objeto.
- Particle System: Indica o sistema de partículas que irá gerar a fumaça.
- Behavior:
- Temp. Diff (min.: -10,0; máx.: 10,0): Diferença de temperatura do domínio.
- Density (min.: 0,0010; máx.: 1,0000): Densidade da fumaça.
Collision
O objeto permite colisão com a fumaça (a fumaça irá não passará através, e terá que desviar).
Smoke Field Weights
- Effector Group: Limita os Force Fields a esse grupo.
- Gravity (min.: 0,000; máx.: 1,000): O quanto a gravidade global afeta esse domínio.
- All (min.: 0,000; máx.: 1,000): O quanto todos os Force Fields afetam esse domínio.
- Force (min.: 0,000; máx.: 1,000): O quanto os Force Fields do tipo Force afeta esse domínio.
- Harmonic (min.: 0,000; máx.: 1,000): O quanto os Force Fields do tipo Harmonic afeta esse domínio.
- Vortex (min.: 0,000; máx.: 1,000): O quanto os Force Fields do tipo Vortex afeta esse domínio.
- Charge (min.: 0,000; máx.: 1,000): O quanto os Force Fields do tipo Charge afeta esse domínio.
- Magnetic (min.: 0,000; máx.: 1,000): O quanto os Force Fields do tipo Magnetic afeta esse domínio.
- Lennard-Jones (min.: 0,000; máx.: 1,000): O quanto os Force Fields do tipo Lennard-Jones afeta esse domínio.
- Wind (min.: 0,000; máx.: 1,000): O quanto os Force Fields do tipo Wind afeta esse domínio.
- Turbulence (min.: 0,000; máx.: 1,000): O quanto os Force Fields do tipo Turbulence afeta esse domínio.
- Curve Guide (min.: 0,000; máx.: 1,000): O quanto os Force Fields do tipo Curve Guide afeta esse domínio.
- Drag (min.: 0,000; máx.: 1,000): O quanto os Force Fields do tipo Drag afeta esse domínio.
- Texture (min.: 0,000; máx.: 1,000): O quanto os Force Fields do tipo Texture afeta esse domínio.
- Boid (min.: 0,000; máx.: 1,000): O quanto os Force Fields do tipo Boid afeta esse domínio.
Smoke Cache
- File Name: Nome do arquivo usado como cache.
- Start: Frame onde a simulação inicia.
- End: Frame onde a simulação termina.
- Bake / Free Bake: Calcula a simulação / Apaga o cálculo da simulação feito.
- Calculate to Current Frame: Calcula a simulação até o frame atual.
- Current Cache to Bake: Importa o cache (simulação já calculada anteriormente).
- Bake All Dynamics: Calcula tudo que for dinâmico (todos os sistemas de partículas e simulações).
- Free All Bakes: Calcula tudo que for dinâmico (todos os sistemas de partículas e simulações).
- Update All Dynamics to current frame: Atualiza (refaz) todos os cálculos.
Smoke High Resolution
Para usar essa funcionalidade, deve-se marcar a caixa de seleção que fica ao lado do título desta área.
- Resolution:
- Divisions (min.: 1; máx.: 10): Fator para ser usado na melhora da resolução da fumaça.
- Show High Resolution: Exibe em alta resolução (usando amplificação).
- Noise Method: Atualmente, apenas possui a opção Wavelet.
- Strength (min.: 1,00; máx.: 10,00): Força do Noise.
Smoke Groups
- Flow Group: Limita os objetos que geram a fumaça a esse grupo.
- Collision Group: Limita colisões aos objetos desse grupo.
Material do domínio
Deve-se renderizar o domínio como Volume. A densidade deve ser zero, sempre, pois a densidade será especificada pela textura.
Textura do domínio
Deve-se usar no mínimo uma textura do tipo Voxel Data.
Voxel Data
Seção incompleta. Será atualizada em breve…
- Domain Object: objeto usado como domínio da simulação.
- Intensity: Mutiplicador para valores de intensidade. Valores altos tornam a fumaça mais volumosa.
Influence
Seção incompleta. Será atualizada em breve…
- Density (min.: 0,000; máx.: 1,000): O quanto a textura afeta a densidade da fumaça.
- Emission (min.: 0,000; máx.: 1,000): O quanto a textura afeta a emissão (brilho) da fumaça.
- Emission Color (min.: 0,000; máx.: 1,000): O quanto a textura afeta a cor da emissão (brilho) da fumaça.
